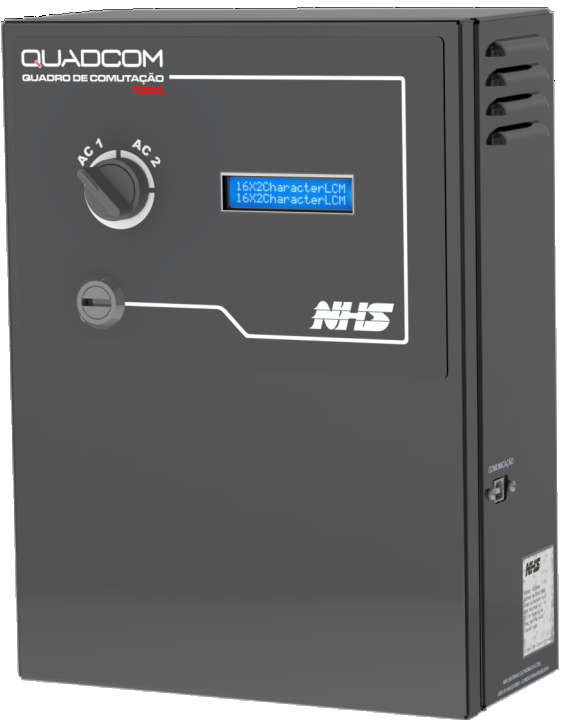

QUADRO DE COMUTACAO AUTOMATICO QUADCOM 50A

CARACTERÍSTICAS GERAIS

  • Quadro de transferência automática de carga.
  • Produto Microprocessado com DSP (processador digital de sinais).

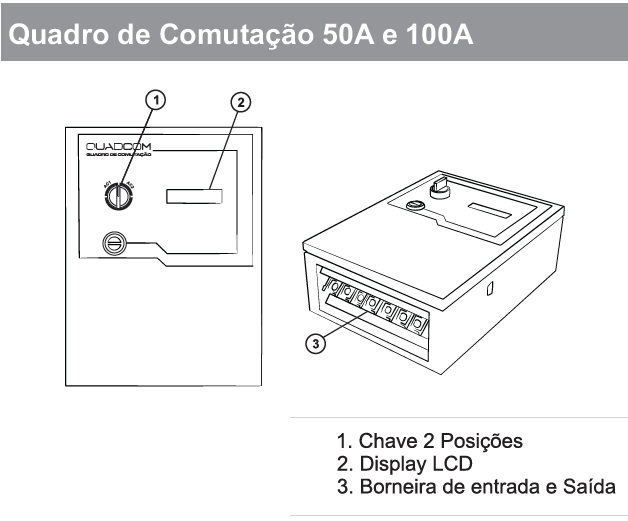

  • Botão frontal para selecionar rede preferencial de operação.
  • Indicação visual através de Display com as sinalizações de modo de operação, alertas, informações de
    desligamento, rede e potência.
  • Indicação visual de defasamento entre as redes de entrada e potência excessiva.
  • Monitoração da rede true RMS.
  • Indicação de Potência true RMS.
  • Tensão de entrada configurável internamente 120V ou 220V.
  • Proteção contra surtos de tensão através de varistor óxido metálico que atenua efeitos de descargas
    atmosféricas.
  • Proteção contra curto-circuito e sobrecarga.
  • Produto em sincronismo com ambas as entradas.
  • Interface de comunicação padrão USB.
  • Software de monitoração

Descrição das características:

  • ENTRADA
    Tensão nom. entrada: 120/220V (configurável - strap interno)
    Faixa de entrada: 80V/160V ou 170V/280V
    Freq. entrada: 40Hz-70Hz
    Fase: FN ou FF
    Conexão de entrada: Borneira
    Corrente máxima de entrada: 50 A
  • SAÍDA
    Tensão nom. saída: Conforme a tensão de configuração do strape interno
    Conexão de saída: Borneira
    Tempo de comutação: 2 ms - 16 ms
  • PROTEÇÃO
    Sobrecarga: » Quadro de comutação desliga na condição de sobrecarga na saída com indicação no LCD frontal.
    Curto-circuito: » Quadro de comutação desliga na condição de curto-circuito na saída com indicação no LCD frontal.
    Mais proteção: » Varistores óxido metálico contra surtos de tensão entre fase/terra, neutro/terra e fase/neutro
  • SINALIZAÇÃO VISUAL
    Desligam. por proteção visual: Indicação Display "Falha Fonte" / "Desligamento por sobrecarga"
    Potência excessiva visual: Indicação Display "Sobrecarga"
  • SINALIZAÇÃO SONORA
    Potência excessiva: Apito intermitente da campainha até que se retire o excesso de carga
  • DIMENSÕES
    Gabinete: Metálico com tratamento anti-corrosivo e pintura epoxi
    Cor: Preto
    Comprimento: 316mm
    Largura: 230mm
    Altura: 140mm
    Peso líquido: 3,8Kg
  • COMUNICAÇÃO E GERENCIAMENTO
    Tipo de conexão: USB
  • SOFTWARE
    Monitoramento: Software Monitor - QuadCom
  • AMBIENTE
    Temp. de funcionamento: 0 a 40°C
    Umidade: 0 a 95% sem condensação
    Ruído audível: Menor que 45dBA (a 1m)
  • EMBALAGEM
    Embalagem primária: Caixa de papelão kraft microondulada
    Proteção interna: Calço EPS
    Peso para transporte: 4,5kg
    Altura para transporte: 180mm
    Largura para transporte: 285mm
    Profundidade para transporte: 365mm
  • OPCIONAIS
    Saída 220V: Opcional (Sob Consulta)
    Interface USB: Item de série
    Interface Ethernet: Opcional (Sob Consulta)
